DS2438
DS2438 Монитор параметров батарей, используемых в портативном оборудовании, а также в автономных устройствах, составленных из отдельных аккумуляторов. Микросхема содержит узел сетевого 1-Wire интерфейса. Этот компонент является расширенной версией устройства DS2436. С помощью двух отдельных дифференциальных выводов и небольшой внешней резистивной цепи микросхема реализует непрерывный контроль тока обслуживаемой батареи, используя для этого встроенный узел 10 разрядного АЦП (погрешность преобразования не более 2%, время преобразования ~1 с).
Посредством соответствующих команд от мастера 1-Wire сети компонент DS2438 обеспечивает также измерение напряжения и температуры.
Измерение напряжения производится через недифференциальный вход отдельного встроенного 10-разрядного АЦП (погрешность преобразования не более 0,5%, время преобразования ~2 мс). Диапазон контролируемых электрических величин при этом ни как не зависит от уровня питания микросхемы, который в свою очередь также может контролироваться, благодаря возможности подключения вывода питания на вход АЦП с недифференциальным входом (см. выше).
Измерение температуры осуществляется благодаря встроенному узлу температурного датчика с 13-битным разрешением (погрешность преобразования в диапазоне от 0°С до +70°С составляет ~2°С).
DS2438 содержит программируемый таймер с внутренней цепью тактирования, который может выполнять функции часов/календаря реального времени (посекундная инкрементация 32-рарядного двоичного счётчика ёмкостью ~136 лет). В состав компонента входит 40 байт энергонезависимой памяти, которая служит для хранения информации, связанной с обслуживаемой батареей (дата и особенности изготовления, характеристики, аварийные ситуации).
Элемент содержит уникальный 64-разрядный идентификационный номер (групповой код 26Н), который может быть отожествлен пользователем с местоположением конкретной энергетической ячейки.

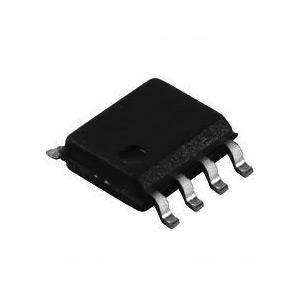

Питание микросхемы производится непосредственно от контролируемого энергетического элемента напряжением от 2,4 В до 10 В. Микросхема размещается в корпусе SOIC-8.
Рабочая температура от 40°C до +85°C.
