DS2406
DS2406/DS2406P - Семейство универсальных адресуемых транзисторных ключей с 1‑Wire‑интерфейсом, состоящее из двух устройств модификаций DS2406 и DS2406P.

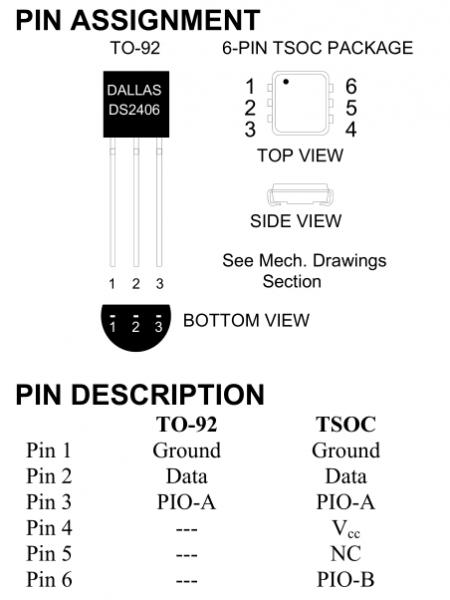

DS2406 является одноканальной модификацией с возможностью коммутации на возвратную шину 1‑Wire‑магистрали нагрузки с током потребления до 50 мА на предельном коммутируемом напряжении 13 В. Силовой ключ совмещен в одном корпусе с 1 Кбитом однократно программируемой памяти EPROM. Может служить также в качестве датчика дискретного сигнала типа "сухой контакт" или датчика любого логического уровня. Благодаря оригинальной схеме организации паразитного питания, в состав одной 1‑Wire‑сети может быть включено множество компонентов DS2406, управление каждым из которых производится мастером независимо от других абонентов 1‑Wire‑сети. Встроенный CRC16 генератор позволяет выявлять ошибки при передаче данных по 1‑Wire‑магистрали, а встроенный контроллер 1‑Wire‑интерфейса обеспечивает совместимость с другой продукцией 1‑Wire‑net. Микросхема поддерживает режим контекстного поиска по выбору пользователя. Содержит уникальный 64‑разрядный идентификационный номер (групповой код 12Н). Максимально достижимая для этого компонента скорость передачи данных по 1‑Wire‑магистрали ‑ 16,3 Кбит/с. Устройство упаковывается в транзисторный корпус ТО‑92. Компонент рассчитан на эксплуатацию в диапазоне температур от ‑40°C до +85°C.
Модификация DS2406P является наиболее универсальным элементом среди всех компонентов стандарта 1‑Wire‑net. Она содержит два независимых с точки зрения управления транзисторных ключа, с возможностью коммутации на возвратную шину 1‑Wire‑магистрали нагрузок с током потребления до 50 мА на предельном коммутируемом напряжении +13 В (для канала А) и до 8 мА на предельном коммутируемом напряжении +6 В (для канала B). Ключи совмещены в одном корпусе с 1 Кбитом однократно программируемой памяти EPROM. Микросхема может быть использована также для контроля двух независимых датчиков дискретных сигналов типа "сухой контакт" или независимых датчиков любого логического уровня. Кроме того на базе этого компонента с успехом может быть реализован медленный обмен информацией между 1‑Wire‑магистралью и любой микропроцессорной системой, благодаря организации двухпроводного последовательного интерфейса с помощью каналов ключей А и В. Благодаря оригинальной схеме организации паразитного питания и наличию отдельного вывода внешнего питания (от 2,8 В до 6,0 В), в состав одной 1‑Wire‑сети может быть включено множество компонентов DS2406Р, управление каждым из которых производится мастером независимо от других абонентов 1‑Wire‑сети. Встроенный CRC16‑генератор позволяет выявлять ошибки при передаче данных по 1‑Wire‑магистрали, а встроенный контроллер 1‑Wire‑интерфейса обеспечивает совместимость с другой продукцией 1‑Wire‑net. Микросхема поддерживает режим контекстного поиска по выбору пользователя. Содержит уникальный 64‑разрядный идентификационный номер (групповой код 12Н (отличие от модификации DS2406 определяется по состоянию регистра начальной установки)). Максимально достижимая для этого компонента скорость передачи данных по 1‑Wire‑магистрали ‑ 16,3 Кбит/с. Размещается в корпусе для поверхностного монтажа TSOC‑6. Компонент рассчитан на эксплуатацию в диапазоне температур от ‑40°C до +85°C.
