DS2406

DS2406 является одноканальной модификацией с возможностью коммутации на возвратный проводник однопроводной линии нагрузки с током потребления до 50мА на предельном коммутируемом напряжении 13 В. Силовой ключ совмещен в одном корпусе с 1Кбитом однократно программируемой памяти EPROM. Может служить также в качестве датчика дискретного сигнала типа "сухой контакт" или датчика любого логического уровня. Благодаря оригинальной схеме организации паразитного питания, на одну шину однопроводного интерфейса может быть подключено множество приборов DS2406, управление каждым из которых производится мастером независимо от других устройств, размещенных на линии MicroLAN. Встроенный CRC16 генератор позволяет выявлять ошибки при передаче данных по однопроводной линии, а встроенный контроллер шины обеспечивает совместимость с другой продукцией MicroLAN. Прибор поддерживает режим контекстного поиска по выбору пользователя. Содержит уникальный 64-разрядный регистрационный номер (групповой код 012Н) . Максимально достижимая скорость передачи данных 16,3 Кбит/сек. Устройство размещается в транзисторном корпусе ТО-92.

Я использую как датчик типа "сухой контакт" в датчиках движения и датчиках на герконах. Удобен тем, что корпус с 3-мя ногами, так как пайкой деталей для поверхностного монтажа я не владею.

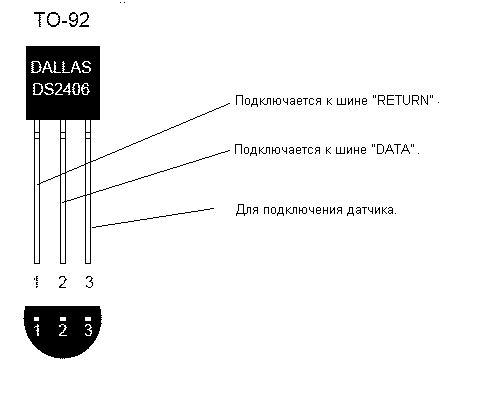

Подключение:
http://www.benuks.ru/walpers/sh_io_1.jpg
