HCE80/HCC80

НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ
Контроллер HCE80(R)/HCC80(R) предназначен для
индивидуального регулирования температуры
помещения посредством управления
термоэлектрическими приводами.
Для поддержания заданной температуры
помещения используется специальный алгоритм
интеллектуального управления (Fuzzy logic)
заложенный в контроллере.
Базовая конфигурация контроллера рассчитана на
управление до 5 комнатных зон, однако при
установке дополнительного модуля HCS80,
количество управляемых зон можно увеличить до
8-ми. В каждой из зон может поддерживаться своя
собственная температура в соответствии с
индивидуальным расписанием.

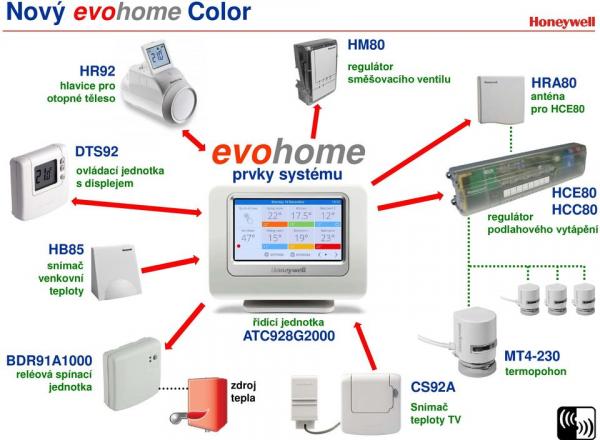

Пользователь задает временные расписания
комфортных и экономичных периодов для каждой
зоны на одной центральной панели с сенсорным
экраном EvoTouch.
В каждой зоне, для определения текущей
температуры помещения, устанавливается
беспроводной датчик температуры помещения
(HCF82 или HCW82), который направляет сигнал
принимающей антенне.
Контроллеры HCC80/HCC80R имеют встроенную
активную антенну. Для моделей HCE80/HCE80R
предусмотрено подключение внешней антенны. В
антенну встроен трансивер 868,3MГц.
Контроллер может применяться, как для
радиаторных систем, так и для систем
гидравлического напольного отопления. В случае с
радиаторным отоплением, термоэлектрические
приводы могут быть установлены непосредственно
на самих радиаторах. К выходному реле каждой
зоны можно подключить до 3-х термоэлектрических
приводов (макс. 24 привода на весь контроллер).
ОСОБЕННОСТИ
 Элементарная установка как следствие нового
дизайна.
 Электрические подключения через съемные
терминалы.
 Встроенное реле управления насосом (230V AC
non potential free contact).
 Встроенная антенна для HCC80 и HCC80R.
 Внешняя антенна для HCE80 и HCE80R.
 Удаление внешней антенны до 30 метров от
контроллера.
 До 3-х контроллеров можно подключить к одной
внешней антенне HRA80 или встроенной
антенне.
 Управление до 5 зон в базовом исполнении.
 Простой апгрейд контроллера до 8 зон с HCS80.
 Центральная панель управления EvoTouch со
встроенным датчиком температуры.
 Светодиодная индикация на корпусе
контроллера для напряжения питания, режима
работы, статуса и ошибок, проверки РЧ связи.
 Поддержка до 24 термоэлектрических приводов.
 Аналоговый выход (только для HCE80/HCC80)
для контроллера Smile SDC, который управляет
котлом.
 Встроенное реле 42V (только для HCE80R
/HCC80R) для управления котлом.
 Управление котлом через радиочастотное реле
HC60NG возможно.
 Настройка типа термоэлектрического привода
(Н-О/Н-З) через джампер.
 Беспотенциальный контакт для переключения
Отопление /Охлаждение.

Где задействовано: Управление микроклиматом помещения.; Управление отоплением;
