Датчик температуры и влажности DHT22

Диапазон измерения влажности: 0 ~ 100% RH ± 2%
Диапазон измерения температуры: -40 ~ 125'C ± 0,5 'C
Напряжение питания: 3,3 - 6 В.

Подключение DHT22 к Arduino

Вывод 1 на DHT22 к +5V на Arduino
Вывод 2 на DHT22 к 2 пину на Arduino
Вывод 3 на DHT22 к GND на Arduino
Между 1 и 2 выводами на DHT22 необходимо подключить резистор на 10 кОм

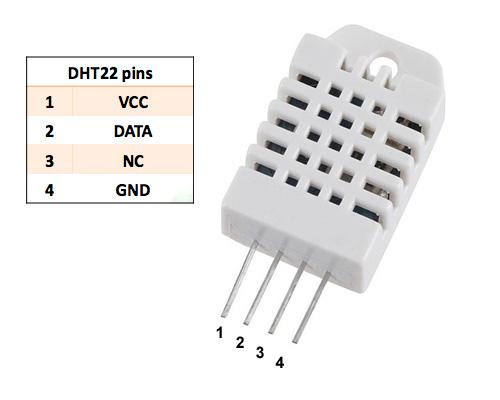

Если у вас датчик без переходной платы, то выводы маркируются так:

Вывод 1 - +5V
Вывод 2 - данные
Вывод 3 - не используется
Вывод 4 - GND
